Die natürlichen Feinde von Wägesystemen, die überwiegend aus leistungsstarken elektronischen Komponenten bestehen, sind der Blitzschlag und Überspannungen. Wissenschaftliche Untersuchungen haben erwiesen, dass ein Blitzschlag innerhalb eines Umkreises von 300 m um das geometrische Zentrum einer Brückenwaage mit Sicherheit einen schädlichen Einfluss auf diese ausübt.
Gefahren des Blitzschadens
Durch Blitzschlag entstandene Überspannung zerstören die Wägezelle, also das Herz des Wägesystems. Entweder werden die folienartigen Dehnungsmessstreifen-Widerstände (DMS) geschädigt, die in der Wägezelle befindlichen Widerstände angegriffen oder der Folienträger beeinträchtigt, der die DMS-Brücke mit dem Gehäuse verbindet. Die Schäden können unterschiedlich stark ausfallen. Entweder brennt das Bauteil völlig aus oder auch nur ein Teil einer DMS-Verklebung ist beschädigt. Auch kleine Schäden führen dazu, dass die Waage fehlerhaft arbeitet oder nicht mehr zum Nullpunkt zurückgesetzt werden kann, auch erst Wochen nach dem eigentlichen Blitzschlag. Auch das Messgerät und die Periphergeräte, wie Drucker und Kartenleser sind vor dem Blitz nicht sicher. Geringfügige Schäden, die direkt nach dem Vorfall entstehen, können Anzeigefehler verursachen. Die Leiterplatten sollten daher zwingend auf Schäden oder Rückstände ausgebrannter Bauteile geprüft werden.
Der richtige Blitzschutz
Bei der Entscheidung, ob ein System komplett oder nur teilweise geschützt werden soll, sind neben dem Einbauort und der durchschnittlichen Blitzdichte, die an diesem herrscht auch die durch Ausfallzeiten entstehenden Kosten und Unkosten für Ersatzteile sowie Mannarbeitsstunden relevant. Auch Versicherungsanforderungen, z.B. Prämien müssen beachtet werden.
Rückrufservice
Bitte geben Sie hier Ihren Namen und Ihre Telefonnummer ein. Wir rufen Sie gern zurück:
Externer und interner Blitzschutz
Externer Blitzschutz

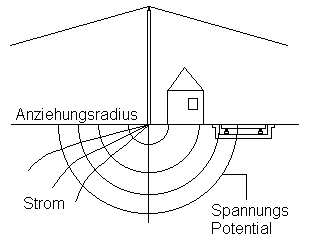

Hier besteht eine Masseverbindung zwischen dem Stahldach der Messwarte, in der das Anzeigegerät installiert ist oder einer sonstigen nahegelegenen Konstruktion oder eines hohen Schutzmastes, sodass ein bevorzugter Entladungspunkt zur Verfügung steht. Ein Blitz, der ohne einen Schutzmast in ein Gebäude oder einen Baum in einer Entfernung von +60 Meter einschlägt, erzeugt zwangsläufig einen Stromstoß (Schrittspannung) in der unmittelbaren Umgebung einer Brückenwaage. Ohne sehr strenge Vorsichtsmaßnahmen bewirkt ein solcher Stromstoß einen elektromagnetisch induzierten Impuls, der zweifellos schwere Schäden am Gerät verursachen kann. Masten zum Schutz der Brückenwaage bieten als einzigen Vorteil, dass der Blitz nicht direkt in das Gerät einschlägt, erhöhen jedoch auf Grund ihrer blitzanziehenden Wirkung eigentlich das Beschädigungsrisiko.
Interner Blitzschutz
Interner Blitzschutz besteht in der Herstellung eines Potenzialausgleiches innerhalb des gesamten Systems durch den Einsatz von Schutzvorrichtungen und im Bau der Brückenwaagenkonstruktion in Form eines Faraday’schen Käfigs. Um die Kontrollwarte bzw. die Messkabine wird ebenfalls ein Faraday’scher Käfig aufgebaut.
Eine relativ kurze Entfernung zwischen den beiden Käfigen erfordert eine Erdverbindung, d.h. das Potenzial des gesamten Systems ist immer gleichbleibend. Ein Potenzialausgleich ist bereits standardmäßig in jeder Fahrzeugwaage der PAARI® Waagen- und Anlagenbau GmbH & Co. KG enthalten. Alle externen Verbindungen, wie Wechselspannungsleitungen, Kommunikationsanschlüsse und die Signal-/Speiseleitung, sind eine potenzielle Quelle von Stromstößen und kurzzeitigen Überspannungen. Unabdingbar für die Gewährleistung des Blitzschutzes ist daher der Einbau einer Überspannungsschutzvorrichtung am Eingang des Faraday’schen Käfigs für jede Eingangs- bzw. Ausgangsleitung.
Überspannungsschutz für Ihre Waagen mit dem LC 30
Zum Schutz Ihrer Geräte vor Schäden durch zu hohe elektrische Spannungen bieten wir Ihnen neben unseren bewährten Wägesystemen ebenfalls den passenden Überspannungsschutz in Form des LC 30 an. Überspannungen können durch elektrostatische Entladungen, Blitzeinschläge oder induktive bzw. kapazitive Einkopplungen anderer elektrischer Systeme entstehen.
Vorteile eines LC 30:
- Schutz vor Überspannung
- einfache Nachrüstung
- für Gleich- und Wechselspannung
- in EEx(i) Wiegesystemen einsetzbar
- garantierte Systemgenauigkeit
- keine Beschädigung des LC 30
- Rücksetzung nach Einsatz
