Biegestäbe ermöglichen hohe Dehnungen bei relativ kleinen Kräften und eignen sich deshalb ideal für niedrige Laststufen. Das Prinzip der Biegekraftmessung bietet ausgezeichnete Linearität. Biegestäbe ermöglichen im Vergleich zu anderen Messprinzipien relativ hohe Dehnungen und größere Verformungen. Dies wiederum bedeutet, dass die Wägezelle zwar höheren statischen Überlastungen ausgesetzt ist, mechanische Begrenzungen jedoch einfacher realisierbar sind. Die dynamische Überlastbarkeit ist wegen der typischen hohen Verformung ausgezeichnet.

Scherstabwägezellen werden für die Messung mittlerer und hoher Nennlasten bei Anwendungen aller Art zunehmend populärer. Das Prinzip der Scherkraftmessung ermöglicht ein Standardprofil für eine gegebene Nennlast, hohe Widerstandsfähigkeit gegenüber Seitenkräften und relativ geringe Empfindlichkeit gegenüber dem Belastungspunkt. Dies erleichtert ihren Einsatz in vielen Wägeapplikationen. Die Überlastbarkeit ist normalerweise etwas besser als bei Biegestäben, obwohl mechanische Begrenzungen wegen der geringen Verformung schwieriger realisierbar sind.

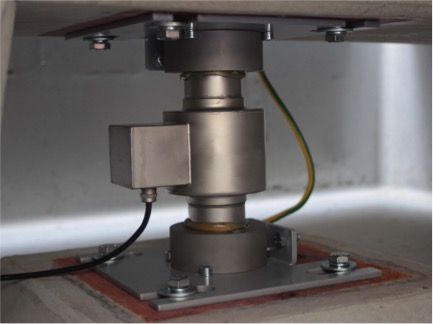

Druckkraft-Wägezellen arbeiten nach dem Prinzip der Scherkraft-, Biegekraft-, Ringtorsions- oder Säulenmessung. Das verbaute Säulenelement besteht aus einem oder mehreren Gliedern. Für sehr hohe Nennlasten gebaute einfache Druckkraft-Wägezellen sind groß, schwer und somit schwieriger zu handhaben. Flache Messdosenzellen sind herstellbar, wenn die Last von drei oder mehr Säulen mit je einem DMS-Satz getragen wird. Die entsprechenden DMS aller Säulen sind in den jeweiligen Armen der Wheatstone-Brücke in Reihe geschaltet. Als Resultat entsteht nicht nur ein niedriges Gesamtprofil, sondern auch eine bessere Leistung bei exzentrischer Belastung.

Da Druckkraft-Wägezellen nicht dem für Biegestäbe typischen mechanischen Moment ausgesetzt sind, verfügen sie über eine ausgezeichnete Bruchlast. Aufgrund ihrer relativ geringen Verformung sind diese Wägezellen jedoch empfindlicher gegenüber Schockbelastung.

Das Ringtorsions-Messprinzip ist relativ neu und ideal geeignet für Laststufen, für die normalerweise Scher- und Biegestäbe eingesetzt werden. Die Wägezelle ist in der Regel flach und aus rostfreiem Stahl mit vier in Vollbrückenschaltung angeordneten kreisförmigen DMS. Diese sind auf einen ringförmigen Teil des Messkörpers aufgeklebt, der sich bei Lasteinleitung verbiegt. Dabei wird der Durchmesser des Ringes oben kleiner, während er sich unten vergrößert. Das heißt, bei einer Belastung werden zwei DMS zusammengedrückt und zwei gedehnt.

Der geometrische Aufbau des Messelementes bietet im Vergleich zur Messung nach dem Prinzip der Scherkraft- bzw. Biegekraftmessung verbesserte Spezifikationen hinsichtlich Kriechverhalten und Hysterese.

Da die Belastung als Druckkraft wirkt, unterliegt die Ringtorsions-Wägezelle nicht dem für Biegestäbe typischen mechanischen Moment. Sie ist daher inhärent sicherer und trotzdem extrem flach. Ein mechanischer Überlastschutz ist durch den festen Abstand zwischen Lasteinleitungsring und Grundplatte gewährleistet. Aufgrund ihrer sehr geringen Verformung sind Ringtorsions-Wägezellen ideal für schnelles Wägen geeignet, jedoch auch empfindlicher gegenüber Schocküberlastung.
